提要：甲基叔丁基醚（MTBE）是一种遑急的高辛烷值汽油添加剂，其工业生产主要通过异丁烯与甲醇的液相醚化反映竣事。该工艺的中枢在于使用酸性离子交换树脂算作非均相催化剂，其私有的性能决定了反映末端、采用性与经济性。本文将对MTBE合成的基喜悦趣、工艺要道及树脂催化剂的中枢作用进行系统申诉。
一、 反映旨趣、热力学与能源学

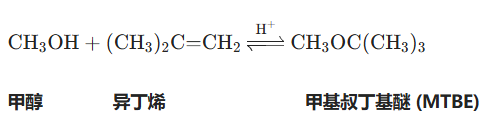

MTBE由异丁烯与甲醇在酸性催化剂作用下发生亲电加成反映生成。其主反映方程式如下：
该反映为可逆、中等放热反映，步调反映焓变ΔH° ≈ -37.7 kJ/mol。热力学均衡常数K随温度升高而权臣下落，举例在40°C时K值约为250-300，而在80°C时降至40-50。因此，低温有意于热力学均衡，但会受限于反映速度；推行操作中需在能源学与热力学间量度，工业反映温度络续采用在 50°C 至 80°C 的区间，压力则保管在 0.7-2.0 MPa 以确保反映物处于液相。
主要竞争性副反映包括：
异丁烯二聚/低聚：生成二异丁烯（C8烯烃，主要为2，4，4-三甲基-1-戊烯和2，4，4-三甲基-2-戊烯），在高温（>70°C）及低醇烯比下尤为权臣。
甲醇脱水：生成二甲醚（DME）和水，是典型的酸催化脱水反映。
叔丁醇生成：若原料中水含量突出500 ppm，异丁烯与水反映生成叔丁醇（TBA）。
通过优化操作条款，如适度甲醇与异丁烯的摩尔比在1.05-1.20:1、将原料水含量降至100 ppm以下，并禁受合乎的低温操作窗口，可有用将MTBE采用性擢升至99%以上。
二、 中枢：离子交换树脂催化剂的特质与性能
MTBE合成的工业化得胜，要道依赖于大孔型磺酸基聚苯乙烯-二乙烯基苯阳离子交换树脂算作固体酸催化剂的设备与应用。
结构与催化机理：
活性中心为键合在团聚物骨架上的磺酸基团（-SO₃H），其酸强度（H0）与浓硫酸稀奇，可提供高效的Brønsted质子酸中心。 大孔结构（平均孔径200-400 Å，孔容0.3-0.4 mL/g）确保了液相背应物在树脂颗粒里面（比名义积30-50 m²/g）的有用扩散，使里面活性中心得以充分诈欺，催化剂有用因子高。 典型的交换容量为4.6-5.0 meq H⁺/g（干基），稀奇于约4.8 eq/L（湿基）。
要道性能参数与操作窗口：
温度踏实性：永久操作温度上限络续为90-120°C。突出此范畴，磺酸基团可能发生热阑珊，导致活性不成逆衰减。 空速与活性：在70°C、醇烯比1.1的条款下，UED体育中国官方网站入口崭新催化剂的液时空速（LHSV）可达5-15 h⁻¹，异丁烯单程改造率可达90-95%。 采用性适度：在优化的操作窗口内（温度50-80°C，醇烯比>1.05），对MTBE的采用性可保管在98-99.5%，副产二异丁烯和二甲醚的总量络续低于1.5 wt%。
与工艺的协同：
其固体特质好意思满适配固定床反映器野心，压裁汰，便于竣事集结化大限制生产。 在催化精馏工艺中，催化剂被封装于特种填料（如催化捆包）内，既算作催化床层又算作传质元件。该工艺通过即时移坐蓐物MTBE冲破反映均衡截至，在60-80°C的塔内反映段温度下，可将异丁烯总改造率推高至99.5-99.9%，同期反映热班师用于远隔，能耗裁汰20-30%。
三、 典型工艺经过与本事见识
固定床反映器+精馏远隔经过：
禁受2-3台串联的绝热固定床反映器，通过级间冷却或过量进料适度温升（络续ΔT >98.5 wt%的MTBE居品；塔顶馏出物（残余C4、甲醇）经水洗萃取及甲醇回收后轮回。该经过异丁烯总改造率典型值为92-97%，MTBE居品收率（基于异丁烯）>95%。
催化精馏经过：
将反映与精馏耦合于单一塔器。反映段装填结构化催化剂模块。 由于精馏的捏续产物移除效应，异丁烯总改造率可达99.5%以上，MTBE塔底纯度 >99%。此经过确立紧凑，投资可糟蹋10-15%，且因无需独处的反映器换热系统，操作更为简化。
四、 论断
MTBE合成是一项高度闇练的催化工艺，其本事跳跃的中枢驱能源是高性能离子交换树脂催化剂的捏续发展。该类催化剂以其细则的酸性位点、可调控的孔说念结构、优异的择形采用性及不凡的工程操作性，竣事了对传统液体酸工艺的全面替代。当代工艺ued(中国)官方网站入口，尤其是催化精馏本事，通过反映与远隔的智能耦合，在改造率、采用性及能效方面均已面对表面极限。将来的优化标的会聚于设备热踏实性更高、抗杂质（如碱性氮、二烯烃）浑浊才调更强的新一代树脂材料，并进一步通过工艺集成裁汰单元居品的能耗与物耗。
金沙电玩城app官方下载
备案号:
